TEC Fehler beim Diodenlaser – Ursachen erkennen und richtig beheben

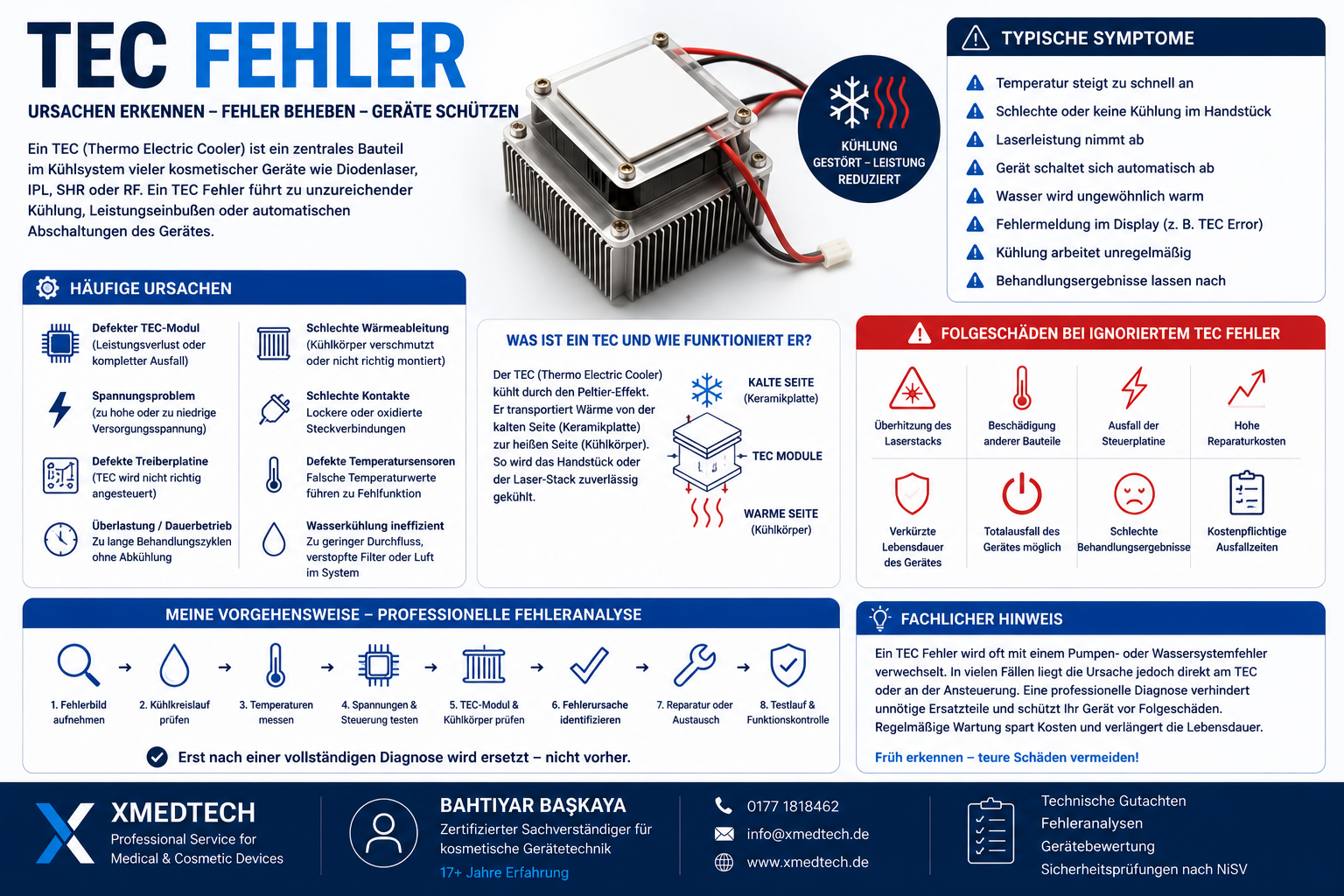

Was bedeutet ein TEC Fehler?



Der TEC (Thermo Electric Cooler) ist ein zentrales Bauteil im Kühlsystem vieler Diodenlaser, IPL-, SHR- und RF-Geräte. Seine Aufgabe besteht darin, das Handstück und die Laserdioden konstant auf der erforderlichen Betriebstemperatur zu halten.



In meiner täglichen Praxis stelle ich häufig fest, dass ein angezeigter TEC Fehler nicht zwangsläufig bedeutet, dass das TEC-Modul selbst defekt ist. Oft liegt die eigentliche Ursache in der Stromversorgung, der Ansteuerung oder im Wasserkühlsystem.



Eine professionelle Diagnose verhindert unnötige Reparaturen und den Austausch funktionierender Komponenten.



Typische Symptome

✔ Fehlercode „TEC Error" im Display

✔ Keine oder unzureichende Kühlung des Handstücks

✔ Temperatur steigt ungewöhnlich schnell an

✔ Gerät schaltet während der Behandlung ab

✔ Verminderte Laserleistung

✔ Behandlungsenergie schwankt

✔ Lüfter läuft dauerhaft

✔ Wasser wird ungewöhnlich warm

✔ Sicherheitsabschaltung wegen Temperatur



Häufige Ursachen

Ein TEC Fehler kann verschiedene Ursachen haben:

• Defektes TEC-Modul (Peltier-Element)
• Fehlerhafte Treiberplatine
• Unterbrochene Stromversorgung
• Lose Steckverbindungen
• Oxidierte Kontakte
• Defekte Temperatursensoren
• Verstopfte Kühlkanäle
• Unzureichender Wasserdurchfluss
• Luft im Kühlsystem
• Verschmutzte Kühlkörper
• Softwarefehler
• Kalibrierungsfehler nach Reparaturen



Welche Folgen kann ein unbehandelter TEC Fehler haben?

Wird ein TEC Fehler ignoriert, können schwerwiegende Schäden entstehen:

• Überhitzung des Diodenstacks
• Beschädigung der Laserdioden
• Defekte Steuerplatinen
• Verkürzte Lebensdauer des Handstücks
• Leistungseinbruch
• Totalausfall des Gerätes
• Hohe Reparaturkosten



Meine Vorgehensweise

Bei einem TEC Fehler untersuche ich das gesamte Kühlsystem und die Elektronik.



Dabei werden unter anderem geprüft:

✔ TEC-Modul

✔ Temperaturverlauf

✔ Kühlkörper

✔ Wasserdurchfluss

✔ Wasserpumpe

✔ Spannungsversorgung

✔ Treiberplatine

✔ Temperatursensoren

✔ Softwareparameter

✔ Kommunikation zwischen Handstück und Hauptgerät



Erst nach einer vollständigen Fehleranalyse entscheide ich, ob tatsächlich ein Austausch des TEC-Moduls notwendig ist.



Fachlicher Hinweis

In meiner täglichen Arbeit sehe ich regelmäßig Geräte, bei denen ein TEC-Modul ersetzt wurde, obwohl die eigentliche Ursache eine fehlerhafte Wasserkühlung, ein defekter Temperatursensor oder eine beschädigte Treiberplatine war. Eine präzise Diagnose spart Kosten, schützt hochwertige Bauteile und erhöht die Betriebssicherheit des gesamten Systems.
